Microchip TRANS NPN용 IC

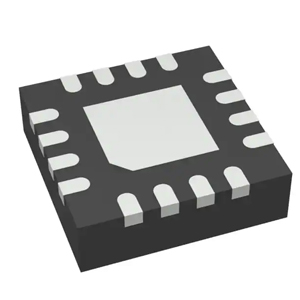

마이크로칩 TRANS NPN용 IC인 ATA5830은 고집적, 저전력 UHF ASK/FSK RF 송수신기입니다. Atmel ATA5830은 여러 섹션으로 분할됩니다. RF 프론트엔드, 디지털 베이스밴드, 저전력 8비트 AVR 마이크로컨트롤러. 이 제품은 310~318MHz, 418~477MHz 및 836~928MHz 범위의 ISM 주파수 대역용으로 설계되었습니다. 이 장치의 매우 높은 수준의 통합으로 인해 외부 부품 수가 최소로 유지됩니다.

1). 지원되는 주파수 범위 - 하나의 Crystal 24.305MHz에서 - 저대역 310MHz ~ 318MHz, 418MHz ~ 477MHz - 고대역 836MHz ~ 928MHz - 315.00MHz/433.92MHz/868.30MHz 및 915.00MHz

2). 낮은 전류 소비 - RX 모드(저대역)의 경우 9.3mA 50ms 주기 3 채널 폴링의 경우 480µA - TX 모드(저대역, Pout = 6dBm/10dBm)의 경우 9.1mA/13.8mA.

삼). 5nA의 일반적인 OFF 모드 전류(Vs = 3.6V 및 T = 85°C에서 최대 600nA).

4). 프로그래밍 가능한 출력 전력 - 12dBm ~ +14.5dBm(0.4dB 단계)

5). 입력 1dB 압축 포인트 - 35dBm(전체 감도 레벨) - 20dBm(15dB 감소된 감도)

6). Fractional-N PLL의 프로그래밍 가능한 채널 주파수 - 저대역용 93Hz 분해능 - 고대역용 185Hz 분해능

7). FSK 편차±0.375kHz ~±93kHz

8). 433.92MHz에서 FSK 감도(맨체스터 코딩) - 20Kbit/s에서 106dBm, Δf = ±20kHz, BWIF = 165kHz ~ 109dBm에서 10Kbit/s, Δf = ±10kHz, BWIF = 165kHz ~ 112dBm @ 5Kbit/s, Δf = ±5kHz, BWIF = 165kHz ~ 121dBm @ 0.75Kbit/s, Δf =±0.75kHz, BWIF = 25kHz

1). 433.92MHz에서 ASK 감도(맨체스터 코딩) - 20Kbit/s에서 107dBm, BWIF = 366kHz - 1Kbit/s에서 117dBm, BWIF = 366kHz

2). 프로그래밍 가능한 RX-IF 대역폭 25kHz ~ 366kHz(약 10% 단계)

삼). 차단(BWIF = 165kHz): 주파수에서 64dBC. 오프셋 = 225kHz에서 1MHz 및 48dBC

4). 높은 이미지 제거 55dB(315MHz/433.92MHz) 47dB(868.3MHz/915MHz) 보정 없음

FPCB는 공간 절약, 무게 감소 및 높은 유연성과 같은 많은 장점이 있습니다. FPC는 주로 휴대 전화, 디지털 카메라, 태블릿, 노트북 컴퓨터, 웨어러블 장치 및 기타 제품에 사용됩니다. FPCB는 휴대폰 화면, 배터리 및 카메라 모듈의 요구를 충족할 수 있는 스마트폰 응용 프로그램의 많은 부분을 차지합니다. 5G 시대에 다기능 스마트폰 모듈, 무선 주파수 모듈, 접이식 스크린, 소형 모델의 등장은 모두 FPC 연성 회로 기판의 연결에서 떼려야 뗄 수 없는 관계입니다.

마이크로칩 TRANS NPN용 IC의 경우 RoHs3을 준수하며 우리가 제공하는 모든 부품이 새롭고 독창적이며 품질 문제가 있는 경우 잘못된 보상을 하도록 보장합니다.
